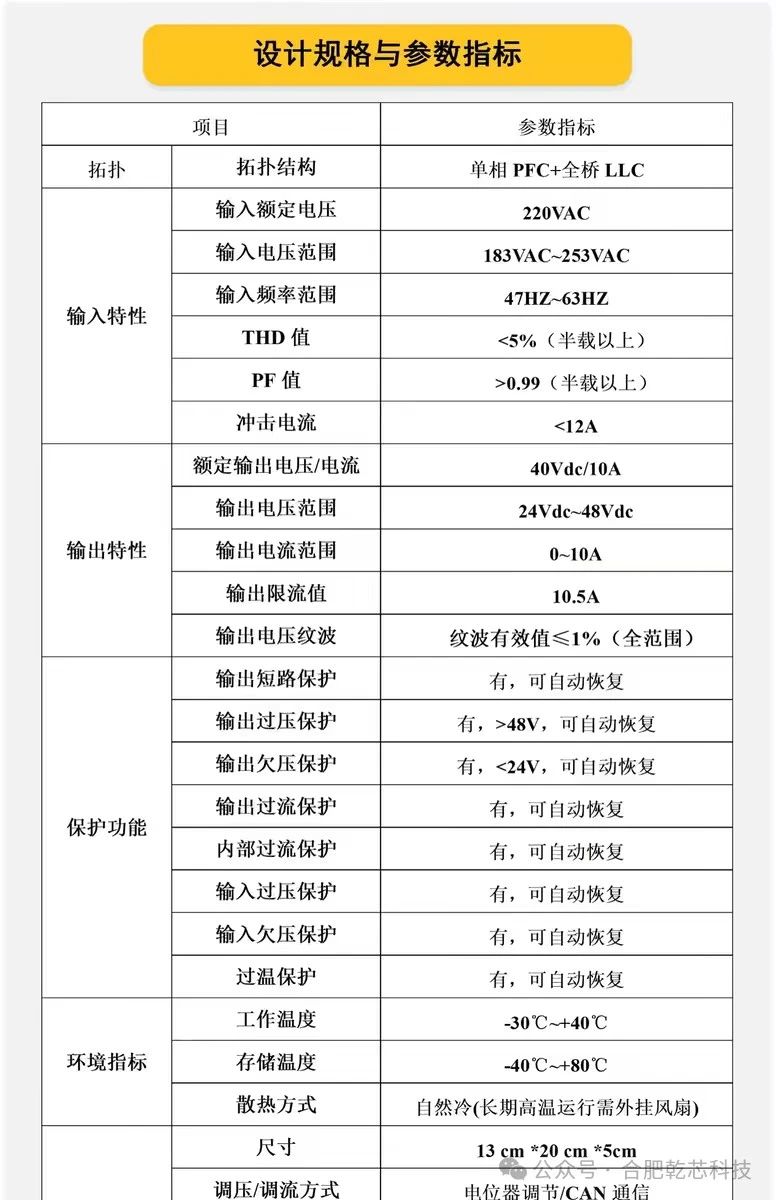

技术参数

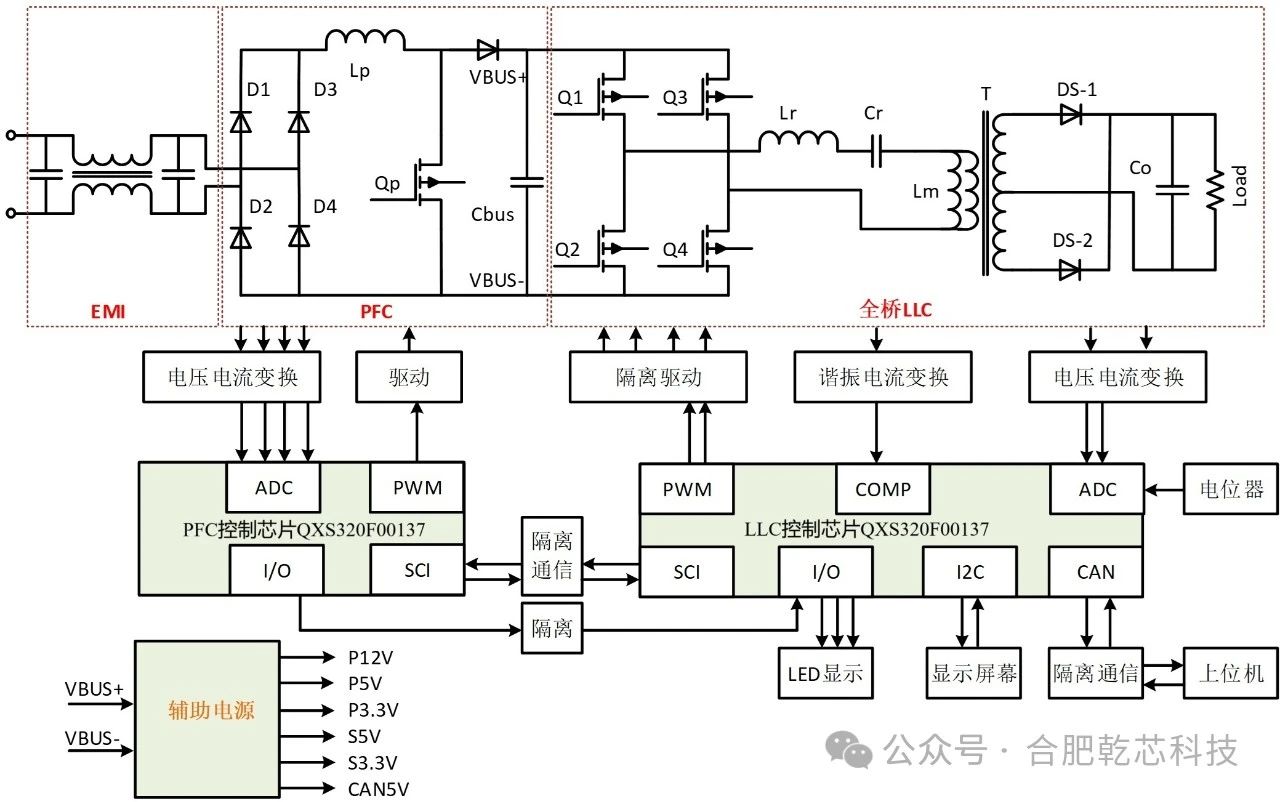

拓扑框图
产品特点
全桥 LLC 变换器ZVS“软开关技术·输入iTHD<5%(半载以上)
PF值>0.995(半载以上)
输出电压纹波。<±1%
输出抛载响应<10%

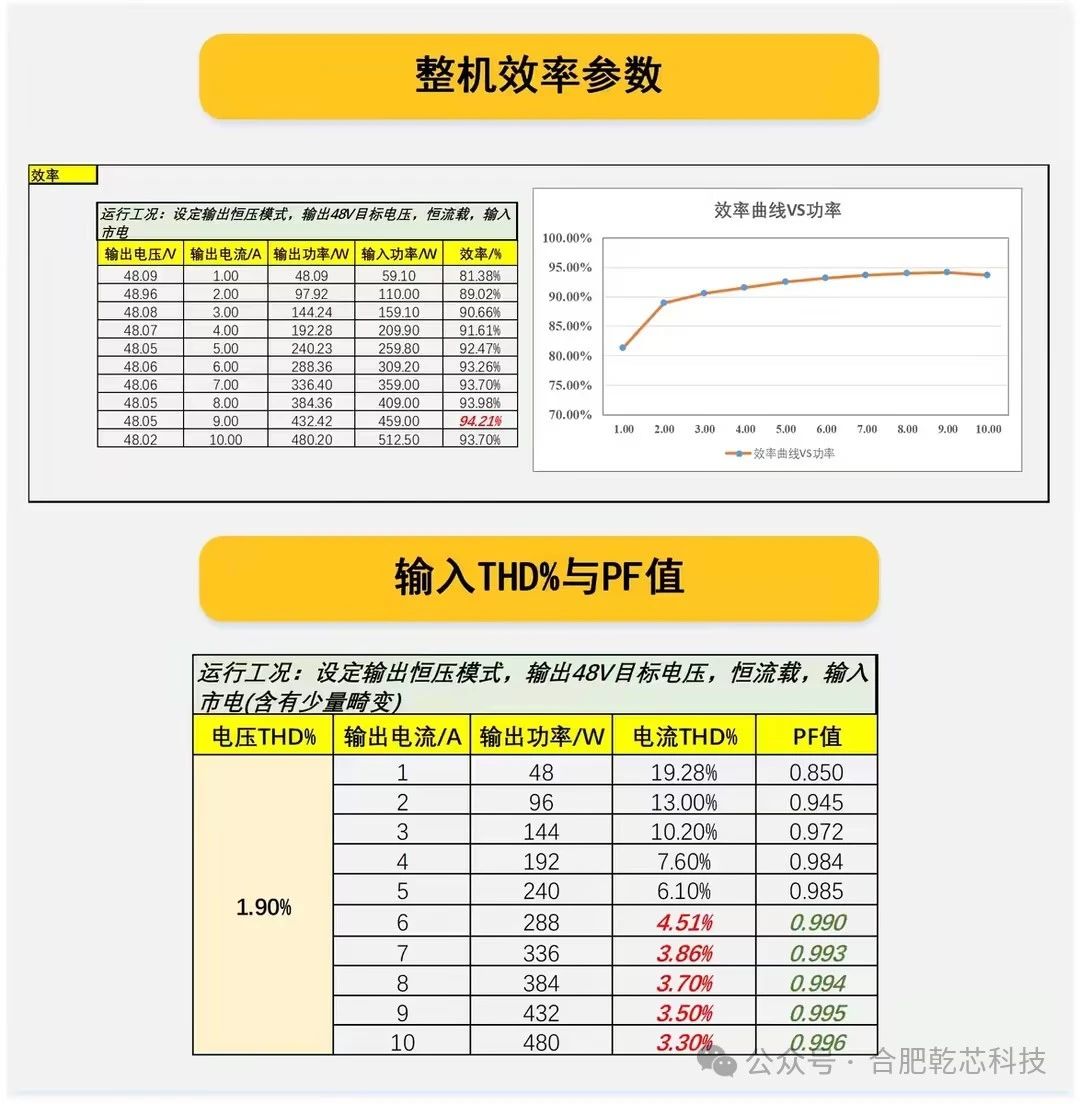

整机参数
应用场景
低速电动车和电动摩托车的充电机
服务器电源

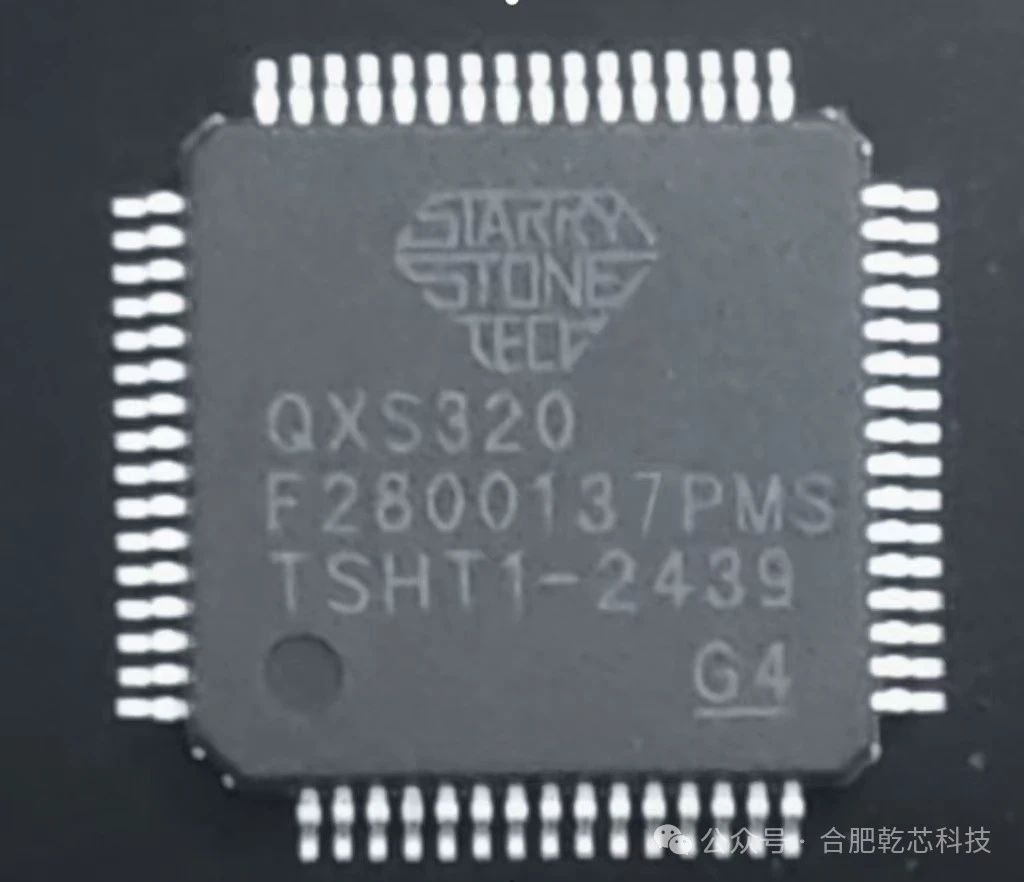

实时控制DSP芯片QXS320F2800137
自研32位单核处理器
512KB Flash存储
支持320KB指令RAM/320KB数据RAM
主频120MHZ
支持浮点运算、三角函数加速，集成了12bit 4.6M的ADC、COMP、DAC、I2CSPI、SC1、ePWM、ECAP等高性能外设
HRPWM的精度可达75ps
CANFD(支持CAN2.0)
两路HRCAP
2通道DMA
环境温度:-40℃℃~125℃.
独立双核架构，内存大，算力高，ADC通道多、采样率高、串口多
封装形式:64LQFP(12*12)、48LQFP(9*9)、48VQFN(7*7)、32VQFN(5*5)
应用领域:工业电源、服务器电源、电器、电机驱动器、楼宇自动化、光伏逆变器等
