技术参数

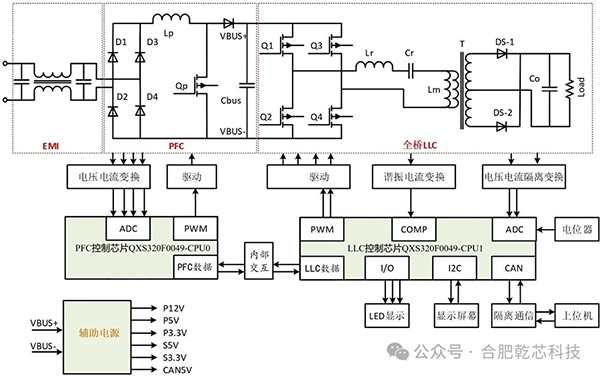

拓扑框图
产品特点
单芯片控制二级拓扑PFC+LLC
母线电压可调
有利于实现大闭环控制应用输入iTHD<5%(半载以上)

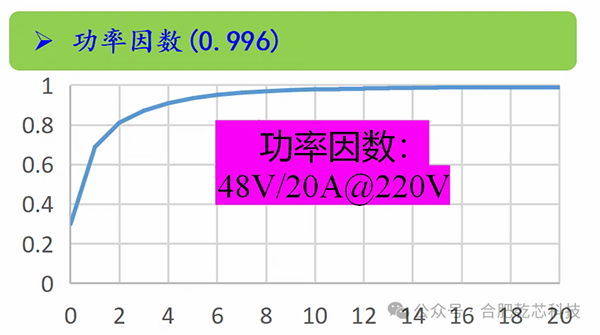

PF值>0.996(半载以上)
输出电压纹波-<±1%
输出抛载响应<10%

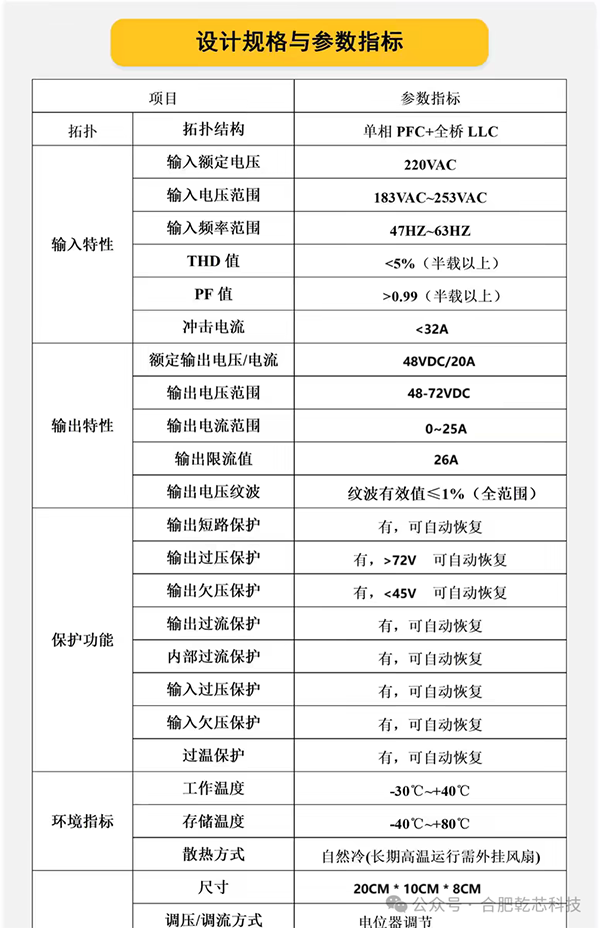

整机参数
应用场景

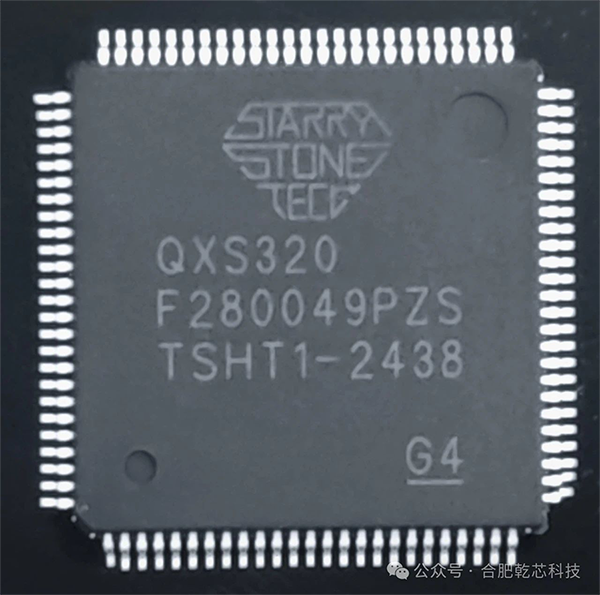

实时控制DSP芯片QXS320F280049
自研32位双核处理器
主频160MHz
1MB Flash存储
支持512KB指令RAM/512KB数据RAM
支持浮点运算、三角函数加速，集成了12bit 3M的ADC、DAC、I2C、SPI、SCI、LIN、ePWM、HRPWM、ECAP，HRCAP等高性能外设
支持多种低功耗模式：IDLE，STANDBY，HALT
CANFD（支持CAN2.0)
环境温度：-40℃~125℃
独立双核架构，内存大，算力高，ADC通道多、采样率高、串口多
封装形式：LQFP100(14*14)、
LQFP64(10*10)、VQFN56(7*7)
应用领域：数字电源、光伏逆变器、直流充电桩、伺服控制、变频器、储能PCS等
