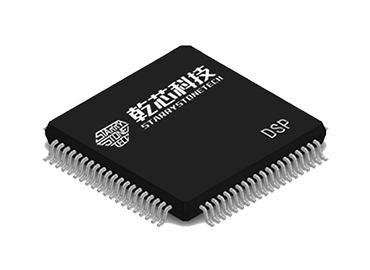

QXS320F280049RevB

QXS320F280049RevB是一款对标TI公司的TMS320F28004x系列的32位处理器，拥有对标TI C28x的自主研发的32位CPU内核，并且采用双核架构，可提供160MHz的处理能力，支持高达512KB可配置的指令RAM或数据RAM以及额外的512KB指令RAM和1MB Flash存储，此外集成了多个ADC，PGA，比较器等高性能模拟外设和ePWM/HRPWM(110ps)和eCAP/HRCAP等增强型控制外设，以及各种业界通用通信端口（如 SPI、SCI、I2C、LIN、PMBus、FSI和 CAN2.0，CAN FD）

QXS320F280049RevB

产品详情
技术文档
设计和开发

产品详情

参数
封装|引脚|尺寸
特性
说明

主频

160MHz
内核架构

双核
IEEE754单精度浮点单元（FPU)

有
三角函数加速器（TMU）

有
复杂数学单元（VCU-I）

有
CLA

-
CLB

-
指令存储IRAM

双核共享1MB
数据存储DRAM

双核共享512KB
片上FLASH

1MB

DMA

1×6ch
系统外设

-
32位CPU定时器

6
窗口看门狗定时器

2
GPIO

25、26、40
AGPIO

12、14、21
ADC resolution (bit)

12
数量ADC Number

3
采样率(SamplingG Rate）

3M
通道数ADC Input / Ch.

21
CMPSS

5、6、7
DAC

12bit
12bit DAC

2
可编程增益放大器(PGA)

4、5、7
可编程增益放大器放大倍数

3 6 12 24 48
PMBus

1
I2C

1
CAN FD(兼容CAN2.0)

2
SPI

2
SCI(兼容uart)

2
LIN(支持切换到uart模式)

1
FSI

1
16bit/32bit EMIF

-
USB2.0

-
EtherCat

-
EPWM通道

16
HRPWM

16
HHRPWM

-
eCAP

7
HRCAP

2
eQEP

2
Σ-Δ滤波器模块（SDFM）

2、4
工作温度Operating temperature range (°C)

-40℃~125℃
封装Package Type

LQFP64、LQFP100、VQFN 56
Package Size / mm*mm

-
类型

通用型
供货情况

供货中

展开

类型编码	类型	引脚个数	长度*宽度(mm)	高度/最大高度(mm)	Pitch(mm)	封装图纸
PZS	LQFP100	100	14X14	1.4/1.6MAX	0.5	未上传
PMS	LQFP64	64	10X10	1.4/1.6MAX	0.5	未上传
RSHS	VQFN56	56	7X7	0.75-0.9/1MAX	0.4	未上传

QXS320F280049RevB是一款对标TI公司的TMS320F28004x系列的32位处理器。主要针对实时控制应用（如工业电机驱动、光伏逆变器和数字电源、电动汽车的电机控制以及空调变频等）。

QXS320F280049RevB拥有对标TI C28x的自主研发的32位CPU内核，可提供160MHz的处理能力。

QXS320F280049RevB内部同样集成了FPU，TMU和VCU扩展指令集，FPU可以提供32位浮点加速指令， TMU可快速执行包含变换和扭矩环路计算中常见三角运算的算法, VCU扩展指令集能够降低编码应用中常见复杂数学运算的延迟。

QXS320F280049RevB采用双核架构，CPU0和CPU1可独立并行运行，也可以相互通信。每个核都具有其独立的存储资源，都可以独立访问典型控制系统中所需的主要外设。双核之间可以通过中断，特殊寄存器和共享内存三种方式通信。

QXS320F280049RevB还集成了高性能模拟外设和增强型控制外设，三个独立的12位采样率为3MSPS的常规ADC可准确、高效地管理多个模拟信号，从而最终提高系统吞吐量。模拟前端上的七个PGA可以在转换之前实现片上电压调节。七个模拟比较器模块可以针对跳闸情况对输入电压电平进行持续监控。先进的控制外设(具有独立于频率的 ePWM/HRPWM 和 eCAP)，可对系统进行出色的控制。内置的 4 通道 SDFM 允许在隔离层上无缝集成过采样 Σ-Δ 调制器。通过各种业界通用通信端口（如 SPI、SCI、I2C、LIN 和 CAN2.0，CAN FD）支持连接，并且提供了多个多路复用选项，可在各种应用中实现出色的信号布局。QXS320F280049RevB同时支持 PMBus和FSI。嵌入式实时分析和诊断 (ERAD) 模块通过提供用于分析的附加硬件断点和计数器来增强器件的调试和系统分析功能。

QXS320F280049RevB支持高达512KB可配置的指令RAM或数据RAM以及额外的512KB指令RAM和1MB Flash存储，能够适应大部分嵌入场景。QXS320F280049RevB还支持8KB的bootloader指令RAM，灵活配置启动过程。

技术文档

有关此产品的精选热门文档

类型	标题	下载	日期
数据手册	QXS320F280049RevB数字信号控制器数据手册	pdf格式	2025年05月16日

设计和开发

如需其他信息或资源，请点击以下任一标题进入详情页面查看（如有）。

全部
硬件开发
软件开发
设计工具
封装

硬件开发

类型	图片	标题	内容	下载	日期

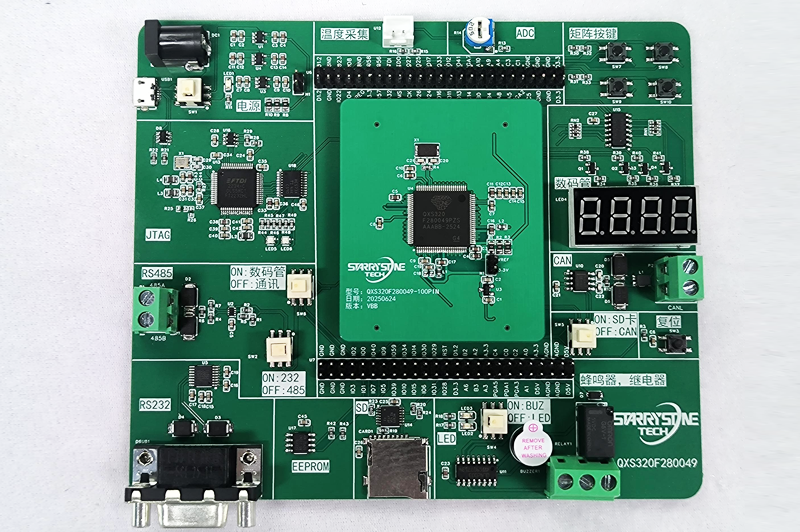

开发评估板		QXS320F280049开发评估板	QXS320F280049开发评估板	pdf格式	2025年05月28日

软件开发

设计工具

标题	内容	下载	日期

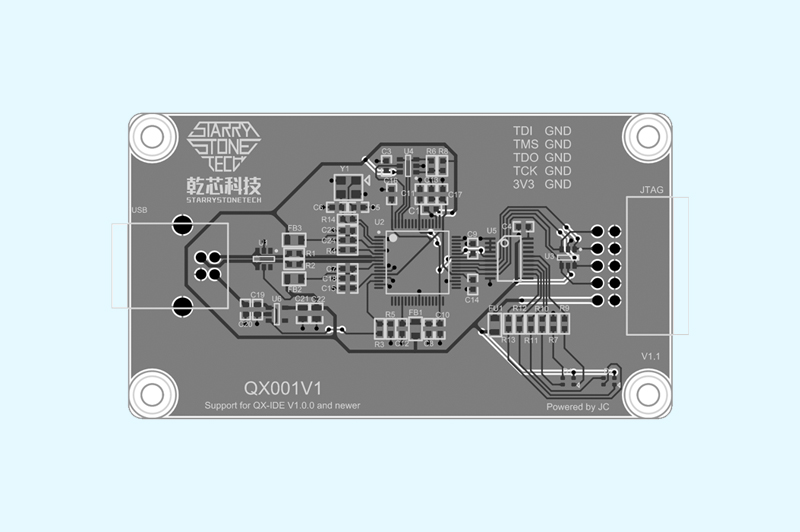

	QX001V1低延迟实时控制微控制器在线仿真器	pdf格式	2025年05月28日
	QX001V2(隔离型）低延迟实时控制微控制器在线仿真器	pdf格式	2025年05月15日

封装

类型编码	类型	引脚个数	长度*宽度(mm)	高度/最大高度(mm)	Pitch(mm)	封装图纸
PZS	LQFP100	100	14X14	1.4/1.6MAX	0.5	未上传
PMS	LQFP64	64	10X10	1.4/1.6MAX	0.5	未上传
RSHS	VQFN56	56	7X7	0.75-0.9/1MAX	0.4	未上传
