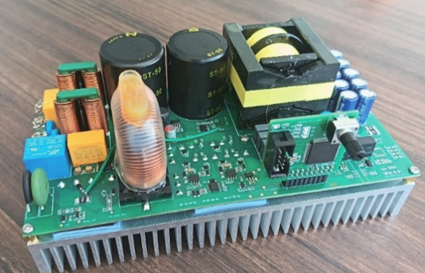

2000W数字电源方案
在数字电源AC-DC变换中,使用PFC+LLC的硬件拓扑结构。在PFC输出母线电压不固定(根据负载工况动态调整)同时LLC工作频率范围比较窄(增益曲线比较平缓)，动态要求高的应用中，PFC和LLC共同使用一颗OXS320F280049，CPU0控制PFC/CPU1控制LLC
技术参数
| 项目 | 参数指标 | |
| 拓扑 | 拓扑结构 | 单相 PFC+全桥 LLC |
| 输入特性 | 输出额定电压 | 220VAC |
| 输入电压范围 | 83VAC~253VAC | |
| 输入频率范围 | 47HZ~63HZ | |
| THD值 | <5%(半载以上) | |
| PF值 | >0.99(半载以上) | |
| 冲击电流 | <32A | |
| 输出特性 | 额定输出电压/电流 | 48VDC20A |
| 输出电压范围 | 48-72VDC | |
| 输出电流范围 | 0~25A | |
| 输出限流值 | 26A | |
| 输出电压波纹 | 纹波 有效值≤1%(全范围) | |
| 保护功能 | 输出短路保护 | 有,可自动恢复 |
| 输出过压保护 | 有,可自动恢复 | |
| 输出欠压保护 | 有,可自动恢复 | |
| 输出过流保护 | 有,可自动恢复 | |
| 内部过流保护 | 有,可自动恢复 | |
| 输入过压保护 | 有,可自动恢复 | |
| 输入欠压保护 | 有,可自动恢复 | |
| 过温保护 | 有,可自动恢复 | |
| 环境指标 | 工作温度 | -30°℃ ~+40°℃ |
| 存储温度 | -40℃ ~+80°C | |
| 散热方式 | 自然冷 (长期高温运行需外挂风扇) | |
| 尺寸 | 20cmx10cmx8cm | |
| 调压/调流方式 | 电位器调节 | |
