QXS320F28377LRevA

产品详情
技术文档
设计和开发

产品详情

参数
封装|引脚|尺寸
特性
说明

主频
30
内核架构
5
IEEE754单精度浮点单元（FPU)
6
三角函数加速器（TMU）
8
复杂数学单元（VCU-I）
10
CLA
12
CLB
27
指令存储IRAM
166
数据存储DRAM
167
片上FLASH
20

DMA
163
系统外设
107
32位CPU定时器
22
窗口看门狗定时器
123
GPIO
216
AGPIO
36
ADC resolution (bit)
138
数量ADC Number
40
采样率(SamplingG Rate）
215
通道数ADC Input / Ch.
48
CMPSS
50
DAC
55
12bit DAC
56
可编程增益放大器(PGA)
61
可编程增益放大器放大倍数
63
PMBus
65
I2C
66
CAN FD(兼容CAN2.0)
68
SPI
69
SCI(兼容uart)
71
LIN(支持切换到uart模式)
74
FSI
76
16bit/32bit EMIF
78
USB2.0
81
EtherCat
82
EPWM通道
170
HRPWM
164
HHRPWM
172
eCAP
91
HRCAP
92
eQEP
94
Σ-Δ滤波器模块（SDFM）
97
工作温度Operating temperature range (°C)
99
封装Package Type
103
Package Size / mm*mm
106
类型
281
供货情况
285

展开

类型编码	类型	引脚个数	长度*宽度(mm)	高度/最大高度(mm)	Pitch(mm)	间距	封装图纸
PTPS	HLQFP176	176	24X24	1.4/1.6MAX	0.5		未上传

分类	详细参数
32 位双核 CPU	最高 300 MHz IEEE - 754 单精度浮点单元（FPU）三角函数加速器（TMU） Viterbi / 复杂数学单元（VCU - I）
片上存储器	1MB FLASH (ECC 保护) 512KB SRAM（ECC 保护 / 奇偶校验保护），其中 256KB 指令 RAM，256KB 数据 RAM
时钟和控制	两个内部零引脚 10MHz 振荡器片上晶振振荡器和外部时钟输入，片上 10MHz 振荡器，外部晶振频率最高支持 20MHz 看门狗计时器模块丢失时钟检测电路
电源电压	1.2V 内核、3.3V I/O 可生成 1.2V 电压的内部 VREG 欠压复位 (BOR) 电路
系统外设	6 通道直接存储器存取 (DMA) 控制器 100 个独立可编程多路复用通用输入 / 输出 (GPIO) 引脚在模拟引脚上提供 21 路数字输入增强型外设中断扩展 (ePIE) 模块，支持多个具有外部唤醒功能的低功耗模式（LPM）嵌入式实时分析和诊断 (ERAD)
通信外设	1 个电源管理总线 (PMBus) 接口 1 个内部集成电路 (I2C) 接口 2 个控制器局域网 (CAN) 总线端口 2 个串行外设接口 (SPI) 端口支持 QSPI 两个与 UART 兼容的串行通信接口 (SCI) 1 个本地互联网络 (LIN) 1 个快速串行接口 (FSI) 1 个外部存储器接口 (EMIF)
模拟系统	3 个 2.47MSPS 14 位和 3MSPS 12 位模数转换器 (ADC)：・多达 21 个外部通道・每个 ADC 集成 4 个后处理块 (PPB) 2 个 12 位缓冲数模转换器 (DAC) 7 个带 12 位参考数模转换器 (DAC) 的窗口比较器 (CMPSS)：・数字干扰滤波器 7 个可编程增益放大器 (PGA)：・可编程增益设置・可编程输出滤波
增强型控制外设	24 个具有增强特性的 ePWM 通道：・16 个高分辨率 (110ps) HRPWM 通道・具有高分辨率的集成死区支持・具有硬件跳闸区域 (TZ) 7 个增强型捕捉 (eCAP) 模块：・2 个增强型捕捉模块 (HRCAP) 2 个 CW/CCW 运行模式的增强型正交编码器脉冲 (eQEP) 模块 4 条 Σ - Δ 滤波器模块 (SDFM) 输入通道
QXFast - FOC	无传感器的磁场定向控制 (FOC)
封装	176 引脚 LQFP
温度	-40°C 至 125°C 结温

QXS320F28377LRevA是一款对标TI公司的TMS320F2837x系列的32位处理器。主要针对实时控制应用（如工业电机驱动、光伏逆变器和数字电源、电动汽车的电机控制以及空调变频等）。

QXS320F28377LRevA拥有对标TI C28x的自主研发的32位CPU内核，可提供300MHz的处理能力。

QXS320F28377LRevA内部同样集成了FPU，TMU和VCU扩展指令集，FPU可以提供32位浮点加速指令，TMU可快速执行包含变换和扭矩环路计算中常见三角运算的算法, VCU扩展指令集能够降低编码应用中常见复杂数学运算的延迟。

QXS320F28377LRevA采用双核架构，CPU0和CPU1可独立并行运行，也可以相互通信。每个核都具有其独立的存储资源，都可以独立访问典型控制系统中所需的主要外设。双核之间可以通过中断，特殊寄存器和共享内存三种方式通信。

QXS320F28377LRevA还集成了高性能模拟外设和增强型控制外设，三个独立的12位采样率为3MSPS的常规ADC可准确、高效地管理多个模拟信号，从而最终提高系统吞吐量。模拟前端上的七个PGA可以在转换之前实现片上电压调节。七个模拟比较器模块可以针对跳闸情况对输入电压电平进行持续监控。先进的控制外设(具有独立于频率的 ePWM/HRPWM 和 eCAP)，可对系统进行出色的控制。内置的 4 通道 SDFM 允许在隔离层上无缝集成过采样 Σ-Δ 调制器。通过各种业界通用通信端口（如 SPI、SCI、I2C、LIN 和 CAN2.0，CAN FD）支持连接，并且提供了多个多路复用选项，可在各种应用中实现出色的信号布局。QXS320F28377LRevA同时支

持 PMBus和FSI。嵌入式实时分析和诊断 (ERAD) 模块通过提供用于分析的附加硬件断点和计数器来增强器件的调试和系统分析功能。

QXS320F28377LRevA支持高达256KB指令RAM、256KB数据RAM和1MB Flash存储，能够适应大部分嵌入场景。QXS320F28377LRevA还支持8KB的bootloader指令RAM，灵活配置启动过程。

技术文档

有关此产品的精选热门文档

类型	标题	下载	日期
数据手册	QXS320F28377LRevA数字信号控制器数据手册	PDF	2025年05月21日

设计和开发

如需其他信息或资源，请点击以下任一标题进入详情页面查看（如有）。

全部
硬件开发
软件开发
设计工具
封装

硬件开发

类型	图片	标题	内容	下载	日期
开发评估板		QXS320F280377L开发评估板	QXS320F280377L开发评估板	pdf格式	2025年05月28日

软件开发

设计工具

标题	内容	下载	日期

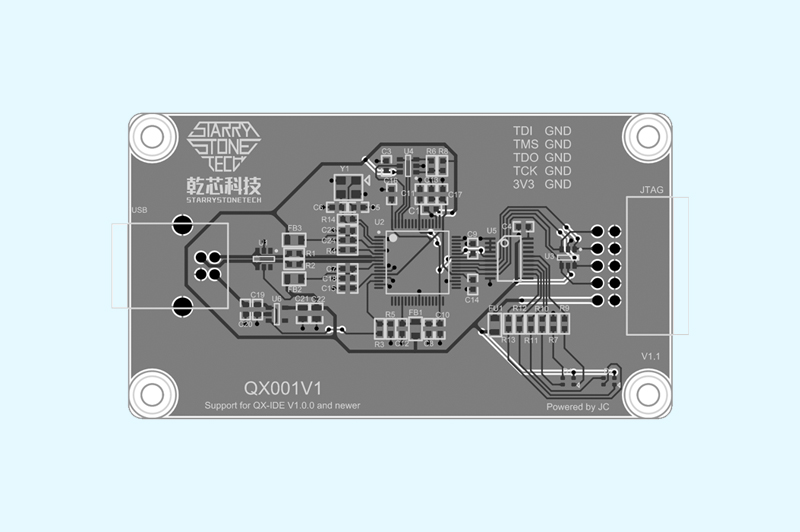

	QX001V1低延迟实时控制微控制器在线仿真器	pdf格式	2025年05月28日
