• 主频

  171

• 内核架构

  117

• IEEE754单精度浮点单元（FPU)

  6

• 三角函数加速器（TMU）

  9

• 复杂数学单元（VCU-I）

  11

• CLA

  12

• CLB

  27

• 指令存储IRAM

  173

• 数据存储DRAM

  174

• 片上FLASH

  20

• DMA

  163

• 系统外设

  107

• 32位CPU定时器

  122

• 窗口看门狗定时器

  123

• GPIO

  175

• AGPIO

  185

• ADC resolution (bit)

  137

• 数量ADC Number

  40

• 采样率(SamplingG Rate）

  176

• 通道数ADC Input / Ch.

  177

• CMPSS

  186

• DAC

  187

• 12bit DAC

  146

• 可编程增益放大器(PGA)

  58

• 可编程增益放大器放大倍数

  62

• PMBus

  64

• I2C

  66

• CAN FD(兼容CAN2.0)

  68

• SPI

  178

• SCI(兼容uart)

  179

• LIN(支持切换到uart模式)

  73

• FSI

  75

• 16bit/32bit EMIF

  77

• USB2.0

  81

• EtherCat

  82

• EPWM通道

  180

• HRPWM

  181

• HHRPWM

  87

• eCAP

  182

• HRCAP

  92

• eQEP

  94

• Σ-Δ滤波器模块（SDFM）

  159

• 工作温度Operating temperature range (°C)

  99

• 封装Package Type

  103、183、184

• Package Size / mm*mm

  106

• 类型

  283

• 供货情况

  285

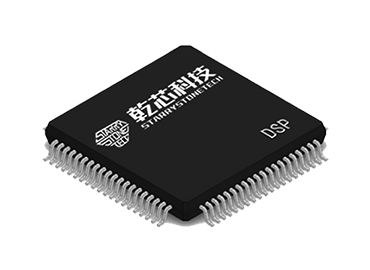

QXS320F28335 是一款对标 TI 公司的 TMS320F2833x 系列的 32 位处理器，主要针对实时控制应用（如工业电机驱动、光伏逆变器和数字电源、电动汽车的电机控制以及空调变频等）。

QXS320F28335 拥有对标 TI C28x 的自主研发的 32 位 CPU 内核，可提供 150MHz 的处理能力。

QXS320F28335 内部同样集成了 FPU，可以提供 32 位浮点加速指令。

QXS320F28335 集成了高性能模拟外设和增强型控制外设，2 个 12 位采样率为 5MSPS 的 ADC 可准确、高效地管理多个模拟信号，从而最终提高系统吞吐量。先进的控制外设 (具有独立于频率的 ePWM/HRPWM 和 eCAP)，可对系统进行出色的控制。通过各种业界通用通信端口（如 SPI、SCI、I2C 和 CAN）支持连接，并且提供了多个多路复用选项，可在各种应用中实现出色的信号布局。嵌入式实时分析和诊断 (ERAD) 模块通过提供用于分析的附加硬件断点和计数器来增强器件的调试和系统分析功能。

QXS320F28335 支持高达 256KB 指令 RAM、256KB 数据 RAM 和 1MB Flash 存储，能够适应大部分嵌入场景。

QXS320F28335 还支持 8KB 的 bootloader 指令 RAM，灵活配置启动过程。
